CAPITULO 1
LABORATORIO 1.2.2.4 :Representación de redes
PARTE 1: Descripción general del problema Packet Tracer.
El tamaño de red es mayor que la mayoría de las redes con las que trabajara en este curso( si bien vera esta topo logia a menudo en sus estudios de Networking Academy). Es posible que deba ajustar el tamaño de la ventana de Packet Tracer para ver la red completa.De ser necesario, puede utilizar las herramientas acercar y alejar para ajustar el tamaño de la ventana de Packet Tracer.
PASO 1: Acceder a las paginas de ayuda, a vídeos tutoriales y a los recursos de linea de Packet Tracer.
* ¿ Que información se puede configurar en la ventana configuración IP?
RTA: Se puede configurar la dirección IP, mascara de subred y puerta de enlace.
PASO 2: Alternar entre los modos de tiempo real y simulación.
¨
* En la ficha OSI Model(modelo osi), ¿ Cuantas In Layers( capas de entrada) y OUT Layers( capas de salida) tienen información.
RTA: En las capas de entrada y salida tiene información las capas 1 y 2.

* En la ficha Inbound PDU Details ( detalles de la PDU de entrada) y Outbound PDU Details ( detalles de la PDU de salida), ¿ cuales son los encabezados de las secciones principales?.
RTA: Ethernet 802. 3, LLC, STP BPDU.


* Alterne entre las fichas Inbound PDU Details y Outbound PDU Details. ¿ Observa cambios en la información? Si es así, ¿ Que es lo que cambia?.
RTA: No cambia nada.
PASO 3: Alternar entre las vistas logical y physical.
PARTE 2: Exploración de LAN, WAN e Internet
El modelo de red en esta actividad incluye muchas de las tecnologías que llegara a utilizar en sus estudios en CCNA y representa una versión simplificada de la forma en que podría verse una red de pequeñas y medianas empresas.
PASO 1: Identificar los componentes comunes de una red según se le representa en Packet Tracer.
* Enumere las categorías de los dispositivos intermediarios.
RTA: Routers,swicthes, hubs,dispositivos inalambricos y emulación de WAN.
* Sin ingresar a la nube de Internet o de intranet, ¿ Cuantos iconos de la topologia representan dispositivos terminales( solo una conexión conduce a ellos)?
RTA: Tiene 13 topologias.
* Sin contar las dos nubes,¿ cuantos iconos de la topologia representan dispositivos intermediarios
( varias conexiones conducen a ellos)?
RTA: 11.
* ¿ Cuantos de estos dispositivos intermediarios son routers? Nota: El dispositivo Linkys es un routers.
RTA: 5
* ¿ Cuantos dispositivos finales no son computadoras de escritorio?
RTA: 8
* ¿ Cuantos tipos diferentes de conexiones de medios se utilizan en esta topologia de red?
RTA: 4.
* ¿Por que no hay un icono de conexión para la tecnología inalambrica en la categoría
connections?
RTA: E l técnico de red no realiza las conexiones inalambricas físicamente. En cambio los dispositivos se encargan de negociar la conexión y activar el enlace físico
PASO 2: Explicar la finalidad de los dispositivos.
a) En Packet Tracer, el dispositivo Server- PT puede funcionar como servidor.Las computadoras de escritorio y portátiles no pueden funcionar como servidores.¿ Esto sucede en el mundo real?
RTA: No, según lo que estudio hasta ahora, explique el modelo cliente-servidor.En las redes modernas,un hots puede actuar como cliente, un servidor o ambos.
b) Enumere al menos, dos funciones de los dispositivos intermediarios.
RTA: Regenerar y transmitir señales de datos; mantener información sobre que rutas existen a través de la red y Internetwork; notificar a otros dispositivos de los errores y las fallas de comunicación; direccionar datos a través de rutas alternativas cuando hay una falla de enlace; clasificar y direccionar mensajes según las propiedades de Q o S Permitir o denegar el flujo de datos según la configuración
de seguridad.
c) Enumere al menos, dos criterios para elegir un tipo de medio de red.
RTA: La distancia en el cual el medio puede transportar exitosamente en una señal.el ambiente en el cual se instalara el medio, la cantidad y la velocidad a la que se deben transmitir ,el costo de la instalación
PASO 3: Comparar redes LAN y WAN

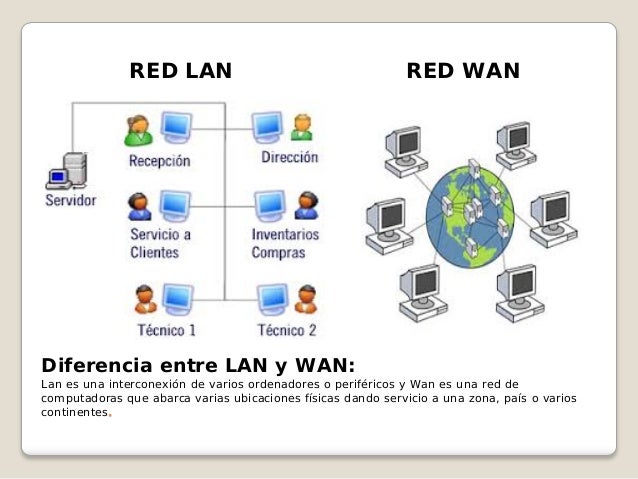

a) Explique la diferencia entre una LAN y una WAN, y de ejemplos de cada uno.
RTA:
b) ¿ Cuantas LAN hay en la red Packet Tracer y de ejemplos?
RTA: Hay dos, la WAN de Internet y la Intranet.
c) ¿ Cuantas LAN ve?
RTA: Hay tres, que se identifican fácilmente porque cada una tiene un limite y una etiqueta.
d) En esta red Packet Tracer,Internet esta simplificada en gran medida y no representa ni la estructura ni la forma de Internet propiamente dicha.Describa Internet breve mente.
RTA: Se utiliza sobre todo cuando necesitamos comunicarnos con un recurso en otra red.
e) ¿ Cuales son algunas de las formas mas comunes que utiliza un usuario domestico para conectarse a Internet?
RTA: Cable,DSL,dial_up, datos móviles y satélite.
f) ¿ Cuales son algunas de las formas mas comunes que utiliza un usuario empresa para conectarse a Internet en su área?
RTA: Linea arrendada dedicada,Metro-E,DSL,cable y satélite.
LABORATORIO 1.2.2.4 :Representación de redes
PARTE 1: Descripción general del problema Packet Tracer.
El tamaño de red es mayor que la mayoría de las redes con las que trabajara en este curso( si bien vera esta topo logia a menudo en sus estudios de Networking Academy). Es posible que deba ajustar el tamaño de la ventana de Packet Tracer para ver la red completa.De ser necesario, puede utilizar las herramientas acercar y alejar para ajustar el tamaño de la ventana de Packet Tracer.
PASO 1: Acceder a las paginas de ayuda, a vídeos tutoriales y a los recursos de linea de Packet Tracer.
* ¿ Que información se puede configurar en la ventana configuración IP?
RTA: Se puede configurar la dirección IP, mascara de subred y puerta de enlace.
PASO 2: Alternar entre los modos de tiempo real y simulación.
¨
* En la ficha OSI Model(modelo osi), ¿ Cuantas In Layers( capas de entrada) y OUT Layers( capas de salida) tienen información.
RTA: En las capas de entrada y salida tiene información las capas 1 y 2.
* En la ficha Inbound PDU Details ( detalles de la PDU de entrada) y Outbound PDU Details ( detalles de la PDU de salida), ¿ cuales son los encabezados de las secciones principales?.
RTA: Ethernet 802. 3, LLC, STP BPDU.
* Alterne entre las fichas Inbound PDU Details y Outbound PDU Details. ¿ Observa cambios en la información? Si es así, ¿ Que es lo que cambia?.
RTA: No cambia nada.
PASO 3: Alternar entre las vistas logical y physical.
PARTE 2: Exploración de LAN, WAN e Internet
El modelo de red en esta actividad incluye muchas de las tecnologías que llegara a utilizar en sus estudios en CCNA y representa una versión simplificada de la forma en que podría verse una red de pequeñas y medianas empresas.
PASO 1: Identificar los componentes comunes de una red según se le representa en Packet Tracer.
* Enumere las categorías de los dispositivos intermediarios.
RTA: Routers,swicthes, hubs,dispositivos inalambricos y emulación de WAN.
* Sin ingresar a la nube de Internet o de intranet, ¿ Cuantos iconos de la topologia representan dispositivos terminales( solo una conexión conduce a ellos)?
RTA: Tiene 13 topologias.
* Sin contar las dos nubes,¿ cuantos iconos de la topologia representan dispositivos intermediarios
( varias conexiones conducen a ellos)?
RTA: 11.
* ¿ Cuantos de estos dispositivos intermediarios son routers? Nota: El dispositivo Linkys es un routers.
RTA: 5
* ¿ Cuantos dispositivos finales no son computadoras de escritorio?
RTA: 8
* ¿ Cuantos tipos diferentes de conexiones de medios se utilizan en esta topologia de red?
RTA: 4.
* ¿Por que no hay un icono de conexión para la tecnología inalambrica en la categoría
connections?
RTA: E l técnico de red no realiza las conexiones inalambricas físicamente. En cambio los dispositivos se encargan de negociar la conexión y activar el enlace físico
PASO 2: Explicar la finalidad de los dispositivos.
a) En Packet Tracer, el dispositivo Server- PT puede funcionar como servidor.Las computadoras de escritorio y portátiles no pueden funcionar como servidores.¿ Esto sucede en el mundo real?
RTA: No, según lo que estudio hasta ahora, explique el modelo cliente-servidor.En las redes modernas,un hots puede actuar como cliente, un servidor o ambos.
b) Enumere al menos, dos funciones de los dispositivos intermediarios.
RTA: Regenerar y transmitir señales de datos; mantener información sobre que rutas existen a través de la red y Internetwork; notificar a otros dispositivos de los errores y las fallas de comunicación; direccionar datos a través de rutas alternativas cuando hay una falla de enlace; clasificar y direccionar mensajes según las propiedades de Q o S Permitir o denegar el flujo de datos según la configuración
de seguridad.
c) Enumere al menos, dos criterios para elegir un tipo de medio de red.
RTA: La distancia en el cual el medio puede transportar exitosamente en una señal.el ambiente en el cual se instalara el medio, la cantidad y la velocidad a la que se deben transmitir ,el costo de la instalación
PASO 3: Comparar redes LAN y WAN
a) Explique la diferencia entre una LAN y una WAN, y de ejemplos de cada uno.
RTA:

b) ¿ Cuantas LAN hay en la red Packet Tracer y de ejemplos?
RTA: Hay dos, la WAN de Internet y la Intranet.
c) ¿ Cuantas LAN ve?
RTA: Hay tres, que se identifican fácilmente porque cada una tiene un limite y una etiqueta.
d) En esta red Packet Tracer,Internet esta simplificada en gran medida y no representa ni la estructura ni la forma de Internet propiamente dicha.Describa Internet breve mente.
RTA: Se utiliza sobre todo cuando necesitamos comunicarnos con un recurso en otra red.
e) ¿ Cuales son algunas de las formas mas comunes que utiliza un usuario domestico para conectarse a Internet?
RTA: Cable,DSL,dial_up, datos móviles y satélite.
f) ¿ Cuales son algunas de las formas mas comunes que utiliza un usuario empresa para conectarse a Internet en su área?
RTA: Linea arrendada dedicada,Metro-E,DSL,cable y satélite.
